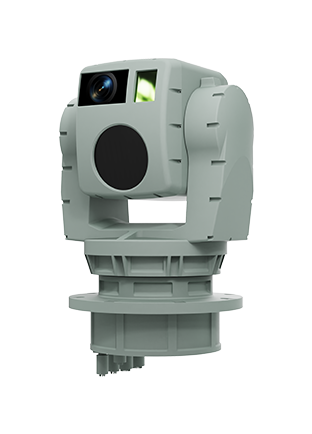

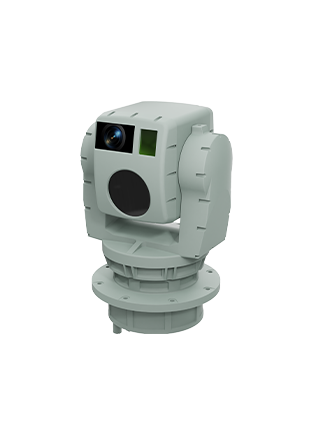

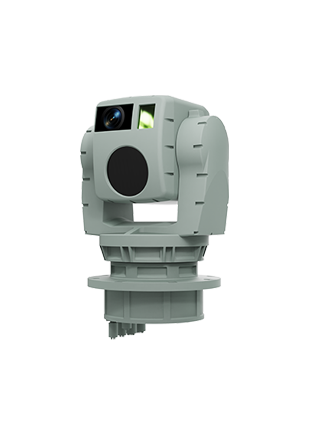

ZT055TA两轴三光转塔集成非制冷红外热像仪、20倍连续变倍可见光相机、激光测距仪、两轴伺服稳定平台、图像处理组件及二次电源模块，具备重量轻、稳定精度高、集成度高等优势。产品适配船载作业场景，可对近海海域小型水面目标、近岸目标开展全天候搜索与查证作业。
该光电转塔可接入本单位ViewControlStudio显控软件平台，助力总体单位快速完成相关系统集成开发，有效提升研发效率、缩短项目落地周期。
设备依托非制冷红外与可见光双路成像系统，拥有全天时目标探测、识别与跟踪能力，可实时输出红外及可见光视频画面，为任务执行提供直观可靠的视觉支撑，广泛应用于对空探测、对地探测、边海防巡查、制高点监控、边境岗哨值守等场景。
型 号 | ZT055TA |
红 外 热 像 仪 | |
探测器类型 | 非制冷焦平面探测器 |
工作波段 | 8μm～14μm |
探测器分辨率 | 640×512 |
像元尺寸 | 12μm |
镜头焦距 | 20mm～120mm |
视场角 | 21.74°×17.46°～4.4°×3.52° |
伪彩 | 6种 |
噪声等效温差 | NETD≤50mK |
最小可分辨温差 | MRTD≤500mK |
可 见 光 相 机 | |
分辨率 | 1920×1080 |
响应波段 | 0.4μm～0.9μm |
光学变倍 | 20倍 |
焦距 | 10mm～200mm |
视场角 | 42°×24.38°～2.2°×1.24° |
变焦方式 | 自动对焦、手动调焦 |
最低照度 | 0.01Lux（黑白） |
激 光 测 距 机 | |
波长 | 1535nm |
最大测距距离 | ≥6km（能见度≥15Km条件下） |
最小测距距离 | ≤20m |
测距精度 | ≤2m |
测距频率 | 1～5Hz |
伺 服 平 台 | |
方位转角 | 360°×n（360°连续旋转） |
俯仰转角 | -20°～+60°（向上为正） |
瞄准线稳定精度 | 瞄准线稳定精度(双向)≤0.3mrad (均方差，在最大横摇角±22.5/周期5秒，最大纵摇角±7.5°/周期 5秒条件下) |
跟踪精度 | ≤0.5mrad |
跟踪角速度 | ≥60°/s |
最大调转速度 | 方位≥100°/s，俯仰≥100°/s |
最大调转加速度 | 方位≥100°/s²，俯仰≥100°/s² |
图 像 处 理 组 件 | |
自动识别 | 具备人、车目标自动识别目标数目≥32 |
目标跟踪 | 目标大小≥16×16 |
跟踪帧频 | ≤50Hz |
图像输出 | RTSP/UDP/RTMP可选，码率200kbps～6Mbps可设置 |
系 统 指 标 | |
供电电压 | 20V～32VDC |
功率 | 稳定功耗：≤100W（峰值功耗≤400W） |
重量 | ≤40Kg |

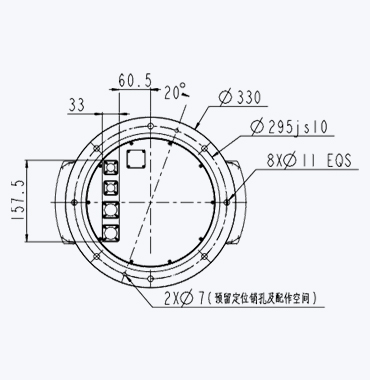

体积 | 457mm×369mm×330mm |
接 口 | |
控制接口 | CAN总线/千兆以太网 |
视频接口 | 千兆以太网 |
存储接口 | ≤128G存储卡（Micro SD卡） |
图片格式 | jpg格式 |
视频格式 | avi格式 |
环 境 适 应 性 | |
工作温度 | -40℃～＋65℃ |
存储温度 | -43℃～＋70℃ |
振动条件 | 加速度为2g；垂直、横向、纵向三个方向各30min。 |
冲击条件 | 峰值加速度20g，持续时间11ms |
防护等级 | IP66、防盐雾 |

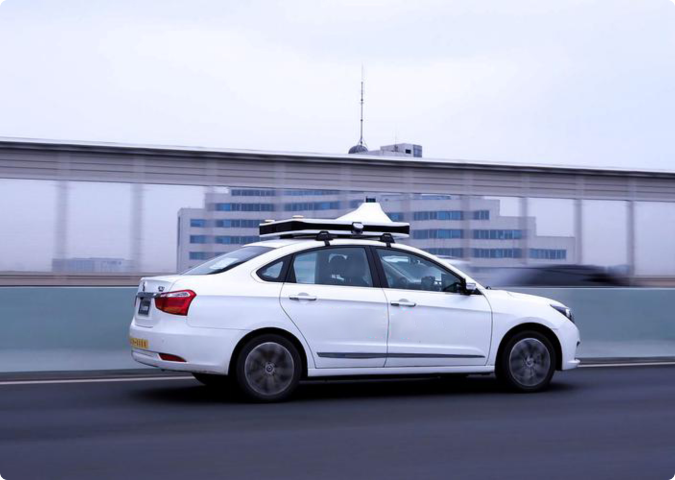

无人车
