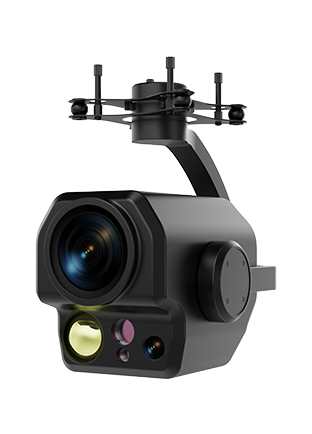

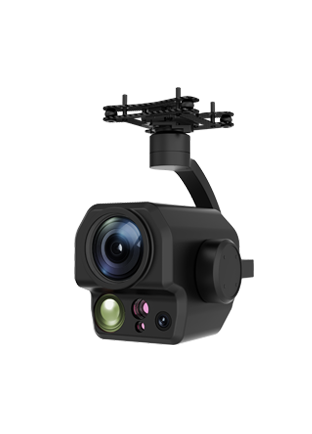

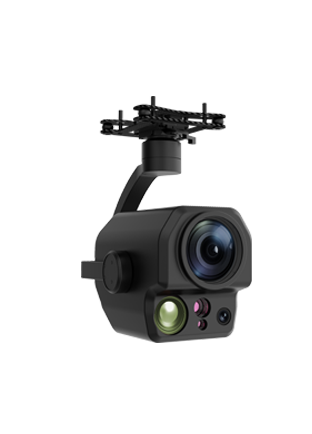

TZ083FA三轴四光吊舱由非制冷红外热像仪、定焦可见光相机、50倍连续变倍可见光相机、激光测距仪、三轴伺服稳定平台和图像处理组件（自主识别、跟踪）组成。具有重量轻、稳定精度高、集成度高、自动目标识别、自动跟踪等特点，可应用在中、小型无人机上，完成对目标区域的昼夜侦察、监视等任务。
该吊舱已经适配过国内多家主流飞控平台，可实现与飞控的无缝对接；并可接入本单位ViewControlStudio显控软件平台，协助总体单位快速完成无人机系统的开发。
光电吊舱通过非制冷红外热像仪和可见光相机实现全天时对地目标的探测、识别和跟踪，并实时输出红外和可见光视频供任务执行人员查看。
光电吊舱主要应用于侦查、边防巡逻、人员搜救、森林防火等场景。
型 号 | TZ083FA |
红 外 热 像 仪 | |
探测器类型 | 非制冷焦平面探测器 |
工作波段 | 8μm～14μm |
探测器分辨率 | 1280×1024 |
像元尺寸 | 12μm |
镜头焦距 | 35mm |
视场角 | 24.8°×19.9°（±5%） |
噪声等效温差 | NETD≤50mK |
最小可分辨温差 | MRTD≤500mK |
变 焦 可 见 光 相 机 | |
分辨率 | 3840×2160 |
响应波段 | 0.4μm～0.9μm |
像元尺寸 | 2.0μm |
光学变倍 | 50倍 |
焦距 | 6mm～300mm |
视场角 | 65.2×39.6°～1.4×0.8° |
对焦方式 | 自动对焦、手动调焦 |
最低照度 | 0.01Lux |
广 角 可 见 光 相 机 | |
分辨率 | 4056×3040（定焦1200W像素） |
像元尺寸 | 1.55μm |
焦距 | 3.35mm |
视场角 | 83°×53° |
激 光 测 距 机 | |
波长 | 1535nm |
最大测距距离 | ≥3km（能见度≥5Km条件下，车目标3m×6m） |
最小测距距离 | ≤20m |
测距精度 | ≤2m |
测距频率 | 1～5Hz |
伺 服 平 台 | |
方位转角 | 360°×n（360°连续旋转） |
俯仰转角 | -110°～+45°（向上为正） |
横滚转角 | -45°+45° |
稳定精度 | ≤0.1mrad（1σ） |
最大调转速度 | 方位≥60°/s，俯仰≥60°/s |
最大调转加速度 | 方位≥50°/s²，俯仰≥50°/s² |
系 统 指 标 | |
图像跟踪 | 自动跟踪选定目标 |
AI识别 | 自动检测、识别典型目标 |
额定工作电压 | 24VDC |
供电电压范围 | 12V～32VDC |
功率 | 稳定功耗：≤40W（24VDC上电峰值电流≤5A） |
重量 | ≤1.9Kg |
体积 | ≤146.4mm×224.8mm×225.1mm |
接 口 | |
控制接口 | RS232/TTL/RS422/百兆网（可选） |
视频接口 | 百兆网 |
存储接口 | ≤128G存储卡（Mini SD卡） |
图片格式 | jpg格式 |
视频格式 | avi格式 |
机臂类型 | 直臂 |
环 境 适 应 性 | |
工作温度 | -20℃～＋55℃（-40℃可选） |
存储温度 | -40℃～＋60℃ |
振动条件 | 加速度为2g；垂直、横向、纵向三个方向各30min。 |
冲击条件 | 峰值加速度20g，持续时间11ms |
防护等级 | 可在小雨中飞行 |
