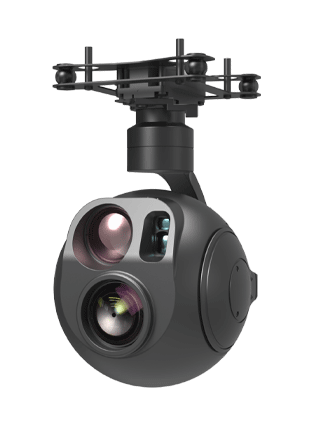

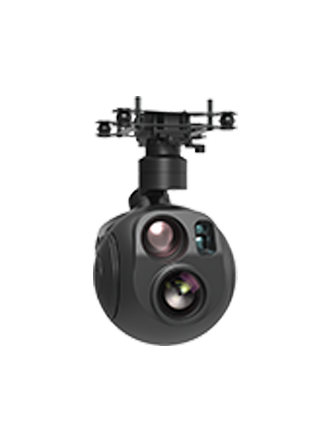

TZ130-TAFNV233T635L121光电吊舱集成非制冷红外热像仪、33倍连续变倍可见光相机、激光测距仪、三轴伺服稳定平台及自主识别跟踪图像处理组件，具备重量轻、稳定精度高、集成度高、自动目标识别与跟踪的核心优势，适配中小型无人机，可全天候执行目标区域侦察、监视任务。
产品兼容国内多家主流飞控平台，可实现无缝对接，同时支持接入ViewControlStudio显控软件平台，能够助力客户快速完成无人机系统开发。
依托红外、可见光双成像配置，该吊舱可全天时探测、识别、跟踪地面目标，实时输出双路视频画面，保障作业人员高效执行任务，广泛应用于安防侦查、边防巡逻、人员搜救、森林防火等场景。
型 号 | TZ130-TAFNV233T635L121 |
红 外 热 像 仪 | |
探测器类型 | 非制冷焦平面探测器 |
工作波段 | 8μm～14μm |
探测器分辨率 | 640×512 |
像元尺寸 | 12μm |
镜头焦距 | 35mm |
视场角 | 12.5°×10°（±5%） |
伪彩 | 6种 |
数字变倍 | 1..0～4.0X |
噪声等效温差 | NETD≤50mK |
最小可分辨温差 | MRTD≤500mK |
可 见 光 相 机 | |
分辨率 | 1920×1080 |
响应波段 | 0.4μm～0.9μm |
像元尺寸 | 2.8μm |
光学变倍 | 33倍 |
电子变倍 | 2倍 |
焦距 | 4.8mm～158mm |
视场角 | 58.9°～2.4° |
对焦方式 | 自动对焦、手动调焦 |
最低照度 | 0.01Lux |
激 光 测 距 机 | |
波长 | 905nm |
最大测距距离 | ≥1.2km（能见度≥5Km条件下，车目标3m×6m） |
最小测距距离 | ≤5m |
测距精度 | ≤1m |
测距频率 | 1Hz |
伺 服 平 台 | |
方位转角 | 360°×n（360°连续旋转） |
俯仰转角 | -110°～+90°（向上为正） |
横滚转角 | -40°+40° |
框架角精度 | ≤0.3°（1σ） |
稳定精度 | ≤0.1mrad（1σ） |
最大调转速度 | 方位≥50°/s，俯仰≥50°/s |
最大调转加速度 | 方位≥20°/s²，俯仰≥20°/s² |
系 统 指 标 | |
图像跟踪 | 自动跟踪选定目标 |
AI识别 | 自动检测、识别典型目标 |
额定工作电压 | 24VDC |
供电电压范围 | 11V～36VDC |
功率 | 稳定功耗：≤30W（24VDC上电峰值电流≤5A） |
重量 | ≤1.1Kg |

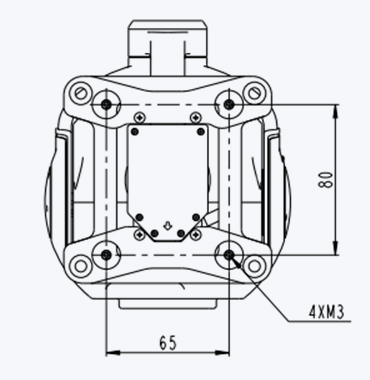

体积 | ≤130mm×153mm×188mm |
接 口 | |
控制接口 | RS232/TTL/RS422/百兆网（可选） |
视频接口 | 百兆网（可选配SDI） |
存储接口 | ≤128G存储卡（Mini SD卡） |
图片格式 | jpg格式 |
垂起固定翼无人机
旋翼无人机
系留无人机
