产品介绍
IS015DA两轴双光吊舱主要由可见光相机、非制冷红外热像仪、伺服稳定平台、图像压缩、跟踪系统和电源模块等组成。产品可以完成目标成像侦查、引导攻击、景象匹配任务，具有可见光和红外成像能力，具备全天候战场目标搜索、目标跟踪和引导攻击的能力。

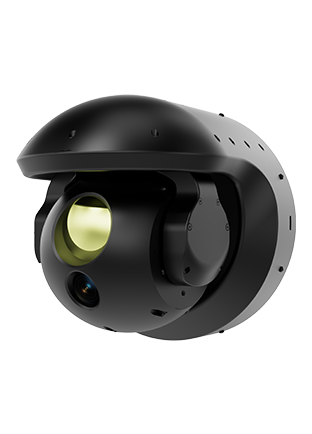

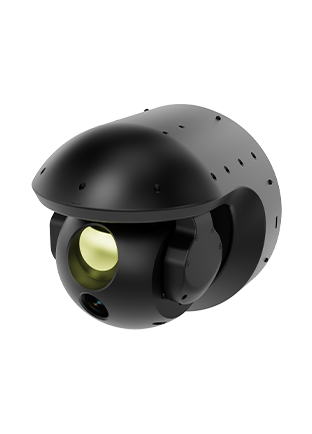

产品图片
产品功能
主要技术参数
型 号 | IS015DA |
红 外 热 像 仪 | |
探测器类型 | 非制冷焦平面探测器 |
工作波段 | 8μm～14μm |
探测器分辨率 | 640×512 |
像元尺寸 | 12μm |
镜头焦距 | 35mm |
视场角 | 12°×10° |
可 见 光 | |
分辨率 | 1920×1080 |
焦距 | 16mm |
视场角 | 18°×10° |
伺 服 平 台 | |
方位转角 | -115°～+115° |
俯仰转角 | -90°～+15° |
稳定精度 | ≤1mrad |
测角精度 | ≤0.2° |
跟踪精度 | ≤2mrad |
最大角速度 | ≥60°/s |
最大角加速度 | ≥60°/s² |
隔离度 | ≤3%（2Hz@3°） |
系 统 参 数 | |
开机准备时间 | ≤15S（完成自检） |
供电电压 | DC12～32V |
功率 | ≤20W（稳态） |
重量 | ≤1kg |
体积 | φ135mm×137.6mm |
接 口 | |
控制接口 | RS422 |
视频接口 | 百兆网 |
环 境 适 应 性 | |
工作温度 | -40℃～+55℃ |
存储温度 | -50℃～+65℃ |

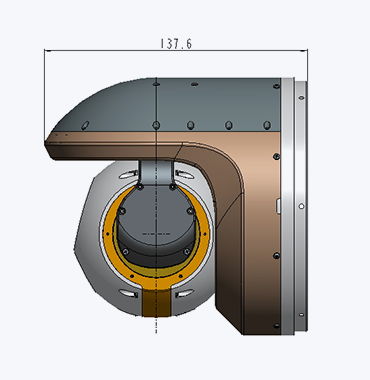

机械尺寸及安装接口
