产品介绍
IS021FA导引头主要由可见光相机、非制冷红外热像仪、伺服稳定平台、图像压缩、跟踪系统和电源模块等组成。产品可以完成目标成像侦查、引导攻击、景象匹配定位任务，具有可见光和红外成像能力，具备全天候战场目标搜索、目标跟踪定位和引导攻击的能力。

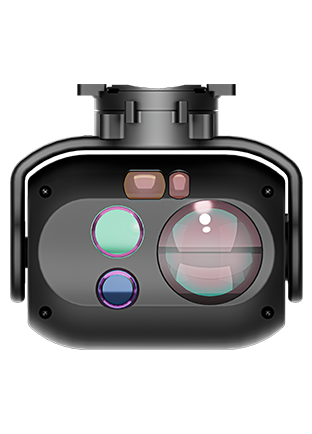

产品图片
产品功能
主要技术参数
型 号 | IS021FA导引头 |
红 外 热 像 仪 | |
探测器类型 | 非制冷焦平面探测器 |
工作波段 | 8μm～14μm |
探测器分辨率 | 1280×1024 |
像元尺寸 | 12μm |
镜头焦距 | 35mm |
视场角 | 24.8°×19.9° |
广 角 可 见 光 | |
分辨率 | 1920×1080 |
焦距 | 4mm |
视场角 | 71.5°×44.1° |
长 焦 可 见 光 | |
分辨率 | 1920×1080 |
焦距 | 16mm |
视场角 | 20.4°×11.2° |
激 光 测 距 机 | |
波长 | 905nm |
最大测距距离 | ≥1.2km（能见度≥6Km条件下） |
最小测距距离 | ≤20m |
测距精度 | ≤1m |
测距频率 | 1～5Hz |
伺 服 平 台 | |
方位转角 | -120°～+120° |
俯仰转角 | -100°～+25° |
稳定精度 | ≤1mrad |
测角精度 | ≤2mrad |
跟踪精度 | ≤2mrad |
最大角速度 | 60°/s |
最大角加速度 | 60°/s² |
系 统 参 数 | |
开机准备时间 | ≤15S（完成自检） |
供电电压 | DC18～30V |
功率 | ≤25W（稳态） |
重量 | ≤850g |
体积 | 101.2mm×92.5mm×67.72 |
接 口 | |
控制接口 | RS422 |
视频接口 | 百兆网 |
环 境 适 应 性 | |
工作温度 | -40℃～+55℃ |
存储温度 | -50℃～+65℃ |
机械尺寸及安装接口
微小型旋翼无人机
固定翼无人机
巡飞弹
