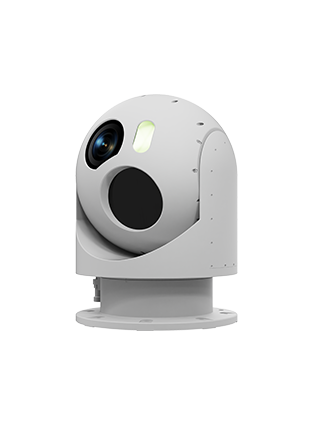

ZT600TA光电转塔集成制冷红外热像仪、50倍连续变倍可见光相机、3Km激光测距机、两轴伺服平台及图像跟踪器，具备作用距离远、探测精度高、可靠性强、集成度高等优势。产品适配哨塔、高塔等固定制高点载体，可全天候开展目标区域昼夜侦察、监视、识别与跟踪作业。
设备依托制冷红外与可见光双路成像系统，实现全天时对地目标的探测、识别及跟踪，搭配激光测距功能可精准获取目标距离数据，同时实时输出红外与可见光视频画面，为任务值守与态势研判提供可靠数据支撑。
该光电转塔适用场景广泛，可有效满足对空探测、对地探测、边海防巡查、制高点监控、边境岗哨值守等各类常态化监测任务需求。
型 号 | ZT600TA |
红 外 热 像 仪 | |
探测器类型 | 制冷焦平面探测器 |
工作波段 | 3μm～5μm |
探测器分辨率 | 640×512 |
像元尺寸 | 15μm |
镜头焦距 | 22.5mm～700mm |
视场角 | 24.4°×19.5°～0.78°×0.63°（±5%） |
伪彩 | 白热/黑热 |
数字变倍 | 1～4X |
噪声等效温差 | NETD≤30mK |
最小可分辨温差 | MRTD≤500mK |
人工识别距离 | 在能见度≥20km的情况下： 对船只（10m（长）×3.5m（高））≥25Km 对人（1.7m（长）×0.5m（宽））≥6Km 对车（4m（长）×2m（宽））≥16.5Km |
自动识别距离 | 在能见度≥20km的情况下： 对船只（10m（长）×3.5m（高））≥11.5Km（概率85%） 人（1.7m（长）×0.5m（宽））≥1.79Km（概率85%） 车（4m（长）×2m（宽））≥5.5Km（概率85%） |
可 见 光 相 机 | |
分辨率 | 2688×1520 |
响应波段 | 0.4μm～0.9μm |
光学变倍 | 50倍 |
焦距 | 20mm～1000mm |
视场角 | 25.3°×14.5°～0.45°×0.25°(±5%) |
变焦方式 | 自动对焦、手动调焦 |
最低照度 | 0.005Lux |
人工识别距离 | 在能见度≥20km的情况下： 船只（10m（长）×3.5m（高））≥40Km 人（1.7m（长）×0.5m（宽））≥6.35Km 车（4m（长）×2m（宽））≥19.5Kmm |
自动识别距离 | 在能见度≥20km的情况下： 船只（10m（长）×3.5m（高））≥20Km（概率90%） 人（1.7m（长）×0.5m（宽））≥3.2Km（概率90%） 车（4m（长）×2m（宽））≥9.8Km（概率90%） |
透雾 | 具备光学透雾/电子透雾功能 |
电子稳像 | 具备电子稳像功能 |
激 光 测 距 机 | |
波长 | 1535nm |
最大测距距离 | 3000m（能见度≥15km天气条件下） |
最小测距距离 | 20m |
测距精度 | ≤2m |
测距频率 | 1～10Hz |
伺 服 平 台 | |
方位转角 | 360°×n（360°连续旋转） |
俯仰转角 | -90°～+120°（向上为正） |
框架角精度 | ≤0.05°（1σ） |
最大调转速度 | 方位≥100°/s，俯仰≥100°/s |
最大调转加速度 | 方位≥200°/s²，俯仰≥200°/s² |
图 像 处 理 组 件 | |
自动识别 | 具备人、车目标自动识别目标数目≥32 |
目标跟踪 | 目标大小≥16×16 |
跟踪帧频 | ≤50Hz |
图像输出 | RTSP/UDP/RTMP可选，码率200kbps～6Mbps可设置 |
系 统 指 标 | |
供电电压 | 20V～32VDC |
功率 | 稳定功耗：≤100W |
重量 | ≤55Kg |

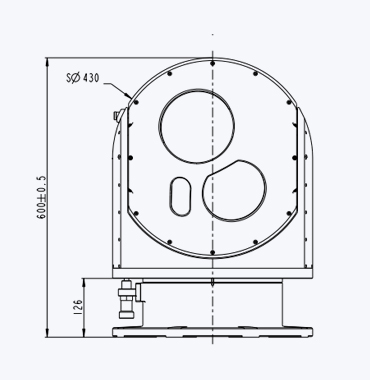

体积 | ≤600mm×600mm×1000mm |
接 口 | |
控制接口 | RS422/千兆网 |
视频接口 | 千兆网 |
存储接口 | ≤256G存储卡（Mini SD卡） |
图片格式 | jpg格式 |
视频格式 | avi格式 |
环 境 适 应 性 | |
工作温度 | -40℃～＋60℃ |
存储温度 | -40℃～＋60℃ |
振动条件 | 加速度为6.06g；垂直、横向、纵向三个方向各30min。 |
冲击条件 | 峰值加速度20g，持续时间11ms |
防护等级 | 光学舱气密 |
哨塔
监控塔
