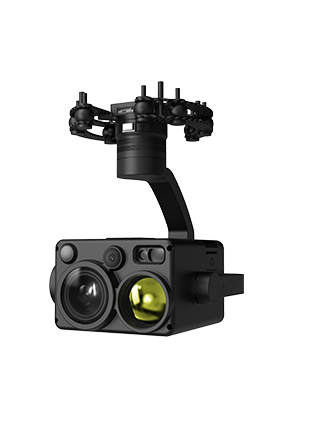

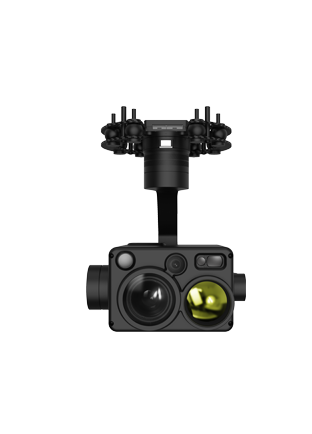

TZ098EC三轴五光吊舱集成非制冷红外热像仪、4800万像素广角与变焦可见光相机（38X光学、300X混合变倍）、激光测距仪、近红外补光灯、三轴伺服稳定平台及AI图像处理组件，支持目标自主识别与自动跟踪。整机轻量化、高集成度、稳像精度优异，适配各类中小型无人机，依托近红外补光优势，可全天候、全弱光环境开展目标昼夜侦察、监视作业。
吊舱采用双光成像方案，可全天时完成对地目标探测、识别与跟踪，实时输出红外、可见光高清视频。设备兼容国内主流飞控平台，支持无缝对接及接入ViewControlStudio显控软件，大幅提升无人机系统集成开发效率。
产品广泛适用于低空侦察、边防巡逻、人员搜救、森林防火等作业场景。
型 号 | TZ098EC |
系 统 参 数 | |
重量 | 1.3kg |
体积 | 152mm×169mm×198mm |
输入电压范围 | 3s～8s（12V～32VDC） |
功耗 | 稳定功耗17W，（上电峰值电流≤3A） |
存储接口 | 最大支持512G存储卡 |
图片格式 | jpg格式(8000×6000) |
视频格式 | MP4格式(4K@30Hz) |
主要功能 | AI识别、自动跟踪、目标定位、一键归中、垂直下视 |
定位精度 | ≤30m（CEP）@1km |
安装方式 | TJPort-V2快拆 |
支持飞控协议 | MAVlink、创衡、微克、极智、博睿等 |
长 焦 可 见 光 相 机 | |
CMOS传感器 | 1/2″ CMOS |
分辨率 | 4800万（8000×6000） |
光学变倍（混合） | 24X（38X） |
混合变倍 | 300倍 |
焦距 | 7.1mm～172mm |
数字变倍 | 1～8X |
长短焦混合变倍 | 300X |
视场角 | 48.5°×28.5°～2.1°×1.2°（±5%） |
变焦方式 | 手动变倍、自动对焦、手动调焦 |
最低照度 | 0.01Lux（黑白） |
可见光相机作用距离（能见度≥15km） | 对人员目标（1.7m×0.5m）： 探测距离≥6km；人工识别距离≥3km；辨识距离≥1.5km； 对车辆目标（6m×3m）： 探测距离≥27km；人工识别距离≥13km；辨识距离≥6.8km； |
广 角 可 见 光 相 机 | |
CMOS传感器 | 1/2″ CMOS |
分辨率 | 4800万（8000×6000） |
焦距 | 4.49mm |
视场角 | 83.5°×67.4°（±5%） |
最低照度 | 0.01Lux（黑白） |
红 外 热 像 仪 | |
探测器类型 | 非制冷焦平面探测器 |
工作波段 | 8μm～14μm |
探测器分辨率 | 640×512 |
像元尺寸 | 12μm |
镜头焦距 | 35mm |
视场角 | 12.5°×10°（±5%） |
伪彩 | 6种 |
数字变倍 | 1.0～8.0X |
红外相机作用距离（温差≥5K） | 对人员目标（1.7m×0.5m）： 探测距离≥1.3km；人工识别距离≥450m；辨识距离≥230m； 对车辆目标（6m×3m）： 探测距离≥6.2km；人工识别距离≥2km；辨识距离≥1km； |
激 光 测 距 机（人 眼 安 全） | |
工作波长 | 1535nm |
最大测距距离 | ≥3km（能见度≥15Km条件下，2.3m×2.3m车） ≥5km（能见度≥15Km条件下，建筑物） |
最小测距距离 | ≤20m |
测距精度 | ≤±2m |
测距频率 | 1～10Hz |
近 红 外 补 光 灯 | |
波长 | 850nm 8 100米 |
视场 | 8° |
补光距离 | ≥100米 |
伺 服 平 台 | |
方位转角 | 360°×n（360°连续旋转） |
俯仰转角 | -130°～+90°（向上为正） |
横滚转角 | -40°～+40° |
框架角精度 | ≤0.1mrad（1σ） |
稳定精度 | ≤0.003°（1σ） |
最大调转速度 | 方位≥60°/s，俯仰≥60°/s |
图 像 处 理 组 件 | |
自动识别 | 具备人、车目标自动识别，识别目标数目≥32 |
识别概率 | 85% |
目标最小跟踪尺寸 | 目标大小≥16×16 |
对比度 | ≥5% |
跟踪速度 | 48像素/帧 |
跟踪帧频 | ≤50Hz |
环 境 适 应 性 | |
工作温度 | -20℃～＋55℃ |
存储温度 | -40℃～＋60℃ |
振动条件 | 加速度为2g；垂直、横向、纵向三个方向各30min。 |
冲击条件 | 峰值加速度20g，持续时间11ms |
防护等级 | IP54 |
固定翼无人机
垂起固定翼无人机
旋翼无人机
系留无人机
