系 统 参 数

重量

480g

体积

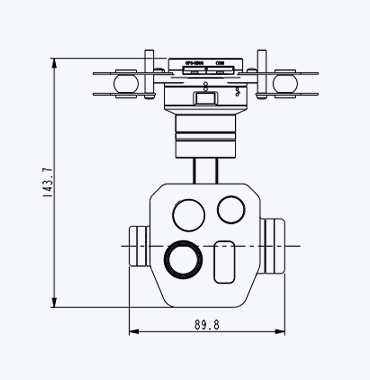

89.8mm×104.87mm×143.7mm

输入电压范围

3s～6s（12V～26VDC）

功耗

稳定功耗12W，（上电峰值电流≤3A）

存储接口

最大支持512G存储卡

图片格式

jpg格式(8000×6000)

视频格式

MP4格式(4K@30Hz)

主要功能

AI识别、自动跟踪、目标定位、一键归中、垂直下视

定位精度

≤30m（CEP）@1km

安装方式

TJPort-V2快拆

支持飞控协议

MAVLink、创衡、微克、极智、博睿等

广 角 可 见 光 相 机

CMOS传感器

1/2″ CMOS

分辨率

4800万（8000×6000）

焦距

4.49mm

数字变倍

3.7X

视场角

83.5°×67.6°（±5%）

长 焦 可 见 光 相 机

CMOS传感器

1/2″ CMOS

分辨率

4800万（8000×6000）

光学变倍

11X

长短焦混合变倍

176X

焦距

15mm～50mm

视场角

29°×23.5°～9°×7°（±5%）

变焦方式

手动变倍、自动对焦、手动调焦

可见光相机作用距离（能见度≥15km）

对人形目标（1.7m×0.5m）：

探测距离≥3.7km；人工识别距离≥1.8km；辨识距离≥1km；

对车辆目标（6m×3m）：

探测距离≥17km；人工识别距离≥8.5km；辨识距离≥4.2km；

红 外 热 像 仪

探测器类型

非制冷焦平面探测器

工作波段

8μm～14μm

探测器分辨率

640×512

像元尺寸

12μm

镜头焦距

19mm

视场角

22.8°×18.4°（±5%）

伪彩

10种

数字变倍

1.0～8.0X

红外相机作用距离（温差≥5K）

对人形目标（1.7m×0.5m）：

探测距离≥750m；人工识别距离≥250m；辨识距离≥120m；

对车辆目标（6m×3m）：

探测距离≥3.3km；人工识别距离≥1.2km；辨识距离≥560m；

激 光 测 距 机（人 眼 安 全）

工作波长

905nm

最大测距距离

≥1.2Km（能见度≥15Km条件下）

最小测距距离

≤5m

测距精度

≤1m

测距频率

1Hz

伺 服 平 台

方位转角

360°×n（360°连续旋转）

俯仰转角

-130°～+90°（向上为正）

横滚转角

-60°～+60°

框架角精度

≤0.3°（1σ）

稳定精度

≤0.003°（1σ）

最大调转速度

方位≥60°/s，俯仰≥60°/s

图 像 处 理 组 件

自动识别

具备人、车目标自动识别，识别目标数目≥32

识别概率

85%

目标最小跟踪尺寸

目标大小≥16×16

对比度

≥5%

跟踪速度

48像素/帧

跟踪帧频

≤50Hz

环 境 适 应 性

工作温度

-20℃～＋55℃

存储温度

-40℃～＋60℃

振动条件

加速度为2g；垂直、横向、纵向三个方向各30min。

冲击条件

峰值加速度20g，持续时间11ms

防护等级

IP54
