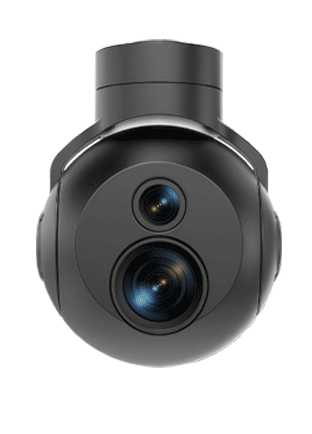

S070DB 为轻量化两轴双可光微型吊舱，搭载3.6倍光学、14倍混合变焦长短焦可见光相机，内置自研图像处理模块，支持AI目标识别与自动跟踪。整机体积小巧、自重轻便、稳像精度高、操控低延迟，适配各类微型、小型无人机，可全天候完成空地目标侦察监视作业。
设备实时输出高清可见光视频，独立完成空地目标探测、识别、跟踪；兼容国内多款主流无人机飞控，可无缝配套自研ViewControlStudio显控软件，有效缩短无人机整机集成开发周期。
适用于低空侦察、边防巡逻、人员搜救、森林防火、小型制导载荷等场景。
型 号 | S070DB |
系 统 参 数 | |
重量 | 235g |
体积 | 70mm×71.5mm×93.4mm |
输入电压范围 | 3s～8s（12V～32VDC） |
功耗 | 稳定功耗12.5W，（上电峰值电流≤3A） |
存储接口 | 最大支持512G存储卡 |
图片格式 | jpg格式(1920×1080) |
视频格式 | MP4格式(1080p, 50Hz) |
主要功能 | AI识别、自动跟踪、一键归中、AI识别转跟踪 |
支持飞控协议 | MALlink、创衡、微克、极智、博睿等 |
广 角 可 见 光 相 机 | |
CMOS传感器 | 1/1.8″ CMOS |
分辨率 | 400万（2560×1440） |
焦距 | 4.45mm |
数字变倍 | 1～3.6X |
视场角 | 79.7°×50.3°（±5%） |
长 焦 可 见 光 相 机 | |
CMOS传感器 | 1/1.8″ CMOS |
分辨率 | 400万（2560×1440） |
焦距 | 16mm |
数字变倍 | 1～4X |
长短焦混合变倍 | 14X |
视场角 | 26.1°×14.9°（±5%） |
可见光相机作用距离（能见度≥15km） | 对人形目标（1.7m×0.5m）： 探测距离≥2.5km；人工识别距离≥850m；辨识距离≥430m； 对车辆目标（6m×3m）： 探测距离≥11km；人工识别距离≥3.9km；辨识距离≥1.9km； |
伺 服 平 台 | |
方位转角 | -90°～+90° |
俯仰转角 | -90°～+30°（向上为正） |
框架角精度 | ≤0.3°（1σ） |
稳定精度 | ≤0.1mrad（1σ1°/2Hz、2°1Hz） |
最大调转速度 | 方位≥60°/s，俯仰≥60°/s |
图 像 处 理 组 件 | |
自动识别 | 具备人、车目标自动识别，识别目标数目≥32 |
识别概率 | 85% |
目标最小跟踪尺寸 | 目标大小≥16×16 |
对比度 | ≥5% |
跟踪速度 | 48像素/帧 |
跟踪帧频 | ≤50Hz |
环 境 适 应 性 | |
工作温度 | -20℃～＋55℃ |
存储温度 | -40℃～＋60℃ |
振动条件 | 加速度为2g；垂直、横向、纵向三个方向各30min。 |
冲击条件 | 峰值加速度20g，持续时间11ms |
防护等级 | IP54 |
微小型旋翼无人机
固定翼无人机
巡飞弹
垂起固定翼无人机
旋翼无人机
系留无人机
